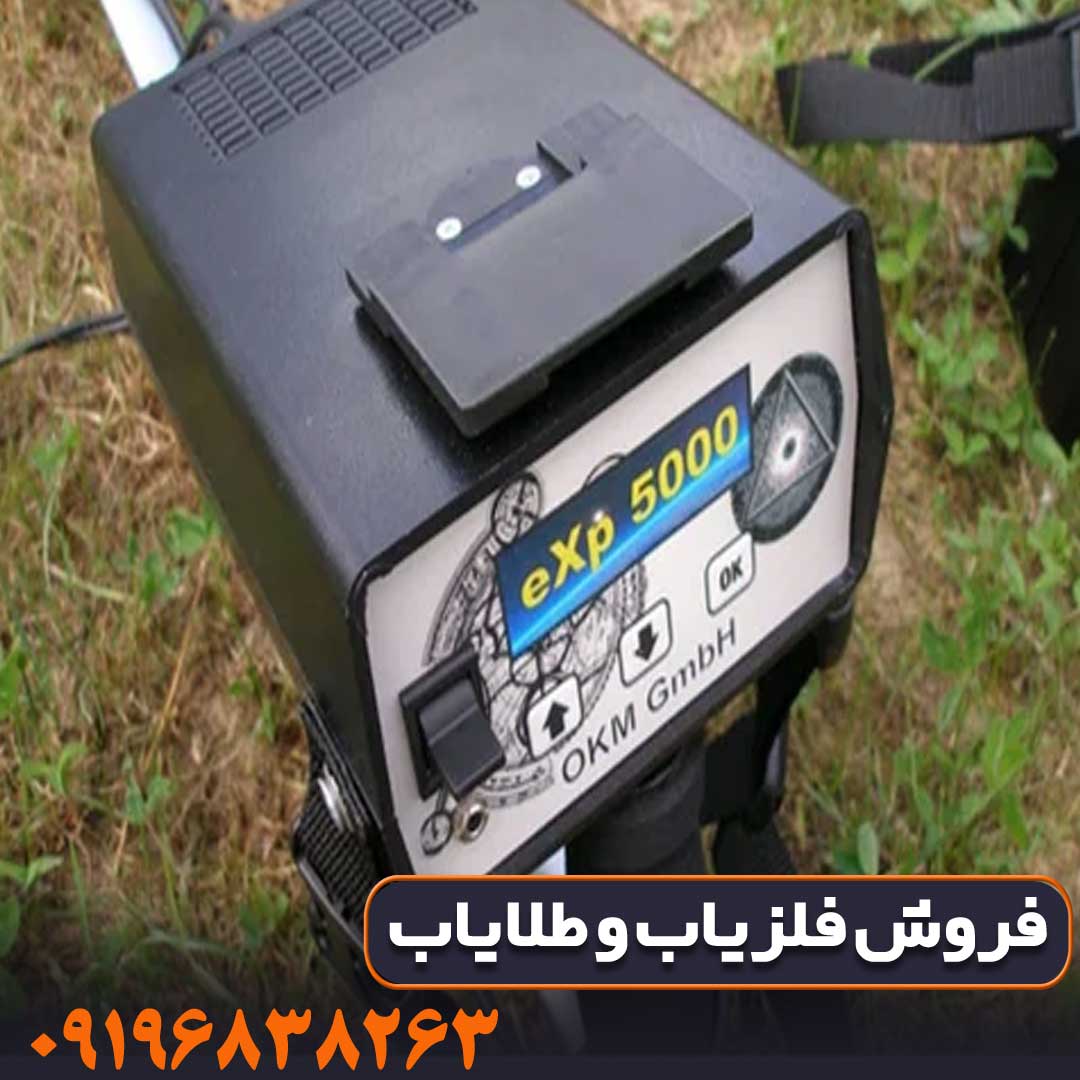

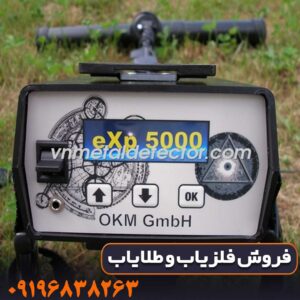

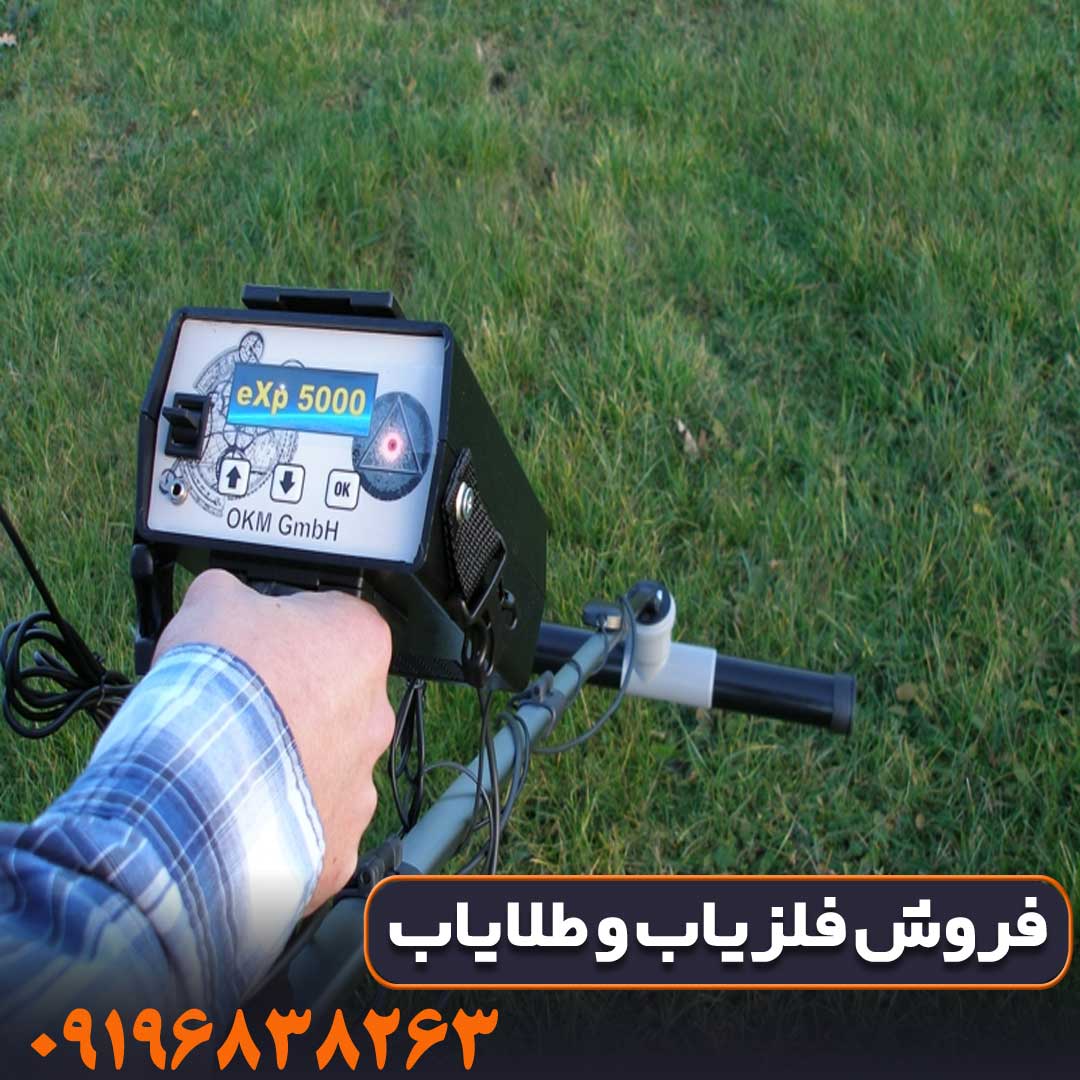

فلزیاب تصویری اوکا ام ایکس پی 5000

اسکنر exp 5000 یکی از بهترین دستگاه okm کشور آلمان میباشد که برای تشخیص فلزات در زیر خاک استفاده میشود

که امکان شناسایی فلزات را بدون نیاز به حفاری، فراهم می کند. طلا، نقره، مس، آلومینیوم، فلزات آهنی و انواع فلزات را

تشخیص می دهد. تشخیص یک هدف ممکن است صوتی، با آنالوگ گرافیکی، با دیجیتال یا گرافیکی با سیگنال نور به شکل

منحنی روی نمایشگر باشد. EXP5000 ناهنجاری‌ها را در سطح زیرین اندازه‌گیری می‌کند، سپس می‌تواند حفره‌ها، اجسام

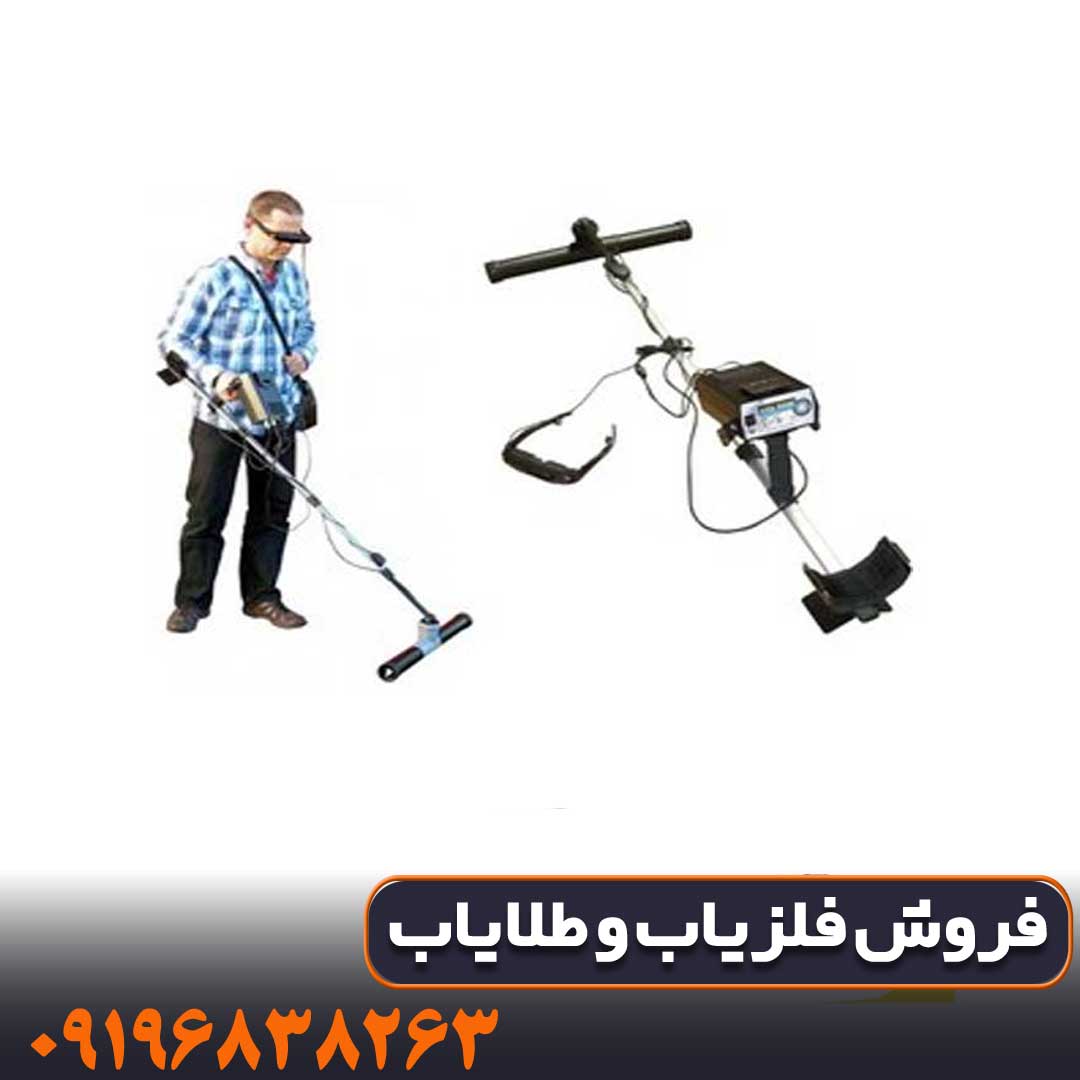

مدفون، رسوبات آب، ذخایر معدنی را تشخیص دهد. این دستگاه دارای عینک های مخصوصی است که اشیاء مدفون مانند

جعبه، لوله و فلزات، همچنین حفره ها و اتاق های قبر را به صورت گرافیکی در زیر زمین میبیند از این عینک ها میتوانید هم

در شب و هم در روز استفاده کنید زیرا به صورت سیستم خورشیدی ضد انعکاس طراحی شده است. در طول گنج یابی

دستگاه Exp5000 تمام داده ها را جمع آوری کرده و با استفاده از نرم افزار سه بعدی بر روی کامپیوتر نشان میدهد که

کاوشگر به راحتی تجزیه و تحلیل کند. ورژن قدیم این دستگاه اسکنر فلزیاب exp 4000 است.

خرید فروش فلزیاب و طلایاب در کاوش طلا 09196838263

مقاله مرتبط:فلزیاب اوکا ام ایکس پی ۵۰۰۰

مشخصات فنی عمده

در اینجا برخی از مشخصات فنی که در منابع مختلف آمده‌اند:

قابلیت‌ها و ویژگی‌ها

چند نکته مهم درباره امکانات و کارکرد دستگاه:

• حالت‌های عملکردی مختلف: مگنتومتر، اسکن زمین (3D)، تفکیک فلزات، نمایش زنده زیرسطح (Live Scan)، ترموگرافی و ترمواسکن

• پشتیبانی از آنتن‌ها و سنسورهای مختلف:
   • آنتن‌های GPR در طول‌های مختلف (مثلاً 25، 50، 75، 100 سانتی‌متر)
   • سنسور LiveStream برای نمایش لحظه‌ای اشیاء دفن شده
   • سوپر سنسور (Super Sensor) برای رزولوشن بالاتر و حذف نویز
   • سنسور تونل (برای تشخیص تونل‌ها و حفره‌ها)

• نمایش گرافیکی و سه‌بعدی: داده‌ها را می‌توان ذخیره کرد و بعداً در نرم‌افزار Visualizer 3D به تحلیل پرداخت.

• GPS داخلی: ثبت مختصات جغرافیایی به همراه داده‌های اسکن

• تفکیک فلزات: امکان تشخیص بین فلزات گرانبها و غیرگرانبها

محدودیت‌ها و نکات قابل توجه

• این مدل دیگر تولید نمی‌شود و نسخه‌های جایگزین مانند eXp 6000 Professional معرفی شده‌اند.

• برخی منابع ادعا می‌کنند عمق واقعی دستگاه تا حدود ۱۸ متر است.

• ادعاها درباره عمق‌های بسیار زیاد (مثلاً ۲۵ متر) نیز دیده شده‌اند، اما این مقادیر در شرایط آزمایشگاهی ممکن است به دست آمده باشند و در عمل اغلب کمتر است.

• دستگاه نسبتاً حساس به شرایط زمین (نوع خاک، رطوبت، تداخلات الکترومغناطیسی) است — مانند همه اسکنرهای ژئوفیزیکی و تصویری

• عینک تصویری در محیط‌های بسیار روشن ممکن است خوانایی‌اش کاهش یابد

منبع اصلی

در وبسایت OKM بخش «دانلودها / مراکز دانلود» فایل راهنمای دستگاه eXp 5000 موجود است
همچنین یک فایل PDF راهنما به زبان انگلیسی موجود است که مشخصات فنی کامل و دستورالعمل‌های استفاده را در بر دارد.

خرید فروش فلزیاب و طلایاب در کاوش طلا 09196838263

مشخصات فنی دقیق‌تر

برخی از مقادیر فنی که در راهنماها یا منابع تخصصی آمده‌اند:

• دمای عملکرد: ۰ تا ۷۰ درجه سلسیوس

• دمای نگهداری: –۲۰ تا +۶۰ درجه سلسیوس

• رطوبت مجاز: ۵٪ تا ۷۵٪

• ابعاد کنترل واحد: تقریباً 8 × 13 × 18 سانتی‌متر

• وزن کلی: حدود ۲ کیلوگرم

• ولتاژ کاری: 9.6 تا 14.4 ولت DC، حداکثر مصرف توان ~22 وات

• زمان کاری با باتری کامل: ~۳ ساعت

• نمایشگر در عینک ویدئویی: وضوح 640 × 480، رنگی

• حافظه عملیاتی (RAM) / حافظه ذخیره داده: در بعضی منابع آمده 64 مگابایت برای هر کدام

• فرایند پردازش: دارای پردازنده ۳۰۰ مگاهرتز، سازگار با i586

نکات و ملاحظات مهم در استفاده

برای استفاده مؤثر از دستگاه، این نکات را باید جدی بگیری:

1. پلان اسکن دقیق
   برای اینکه تصویر سه‌بعدی با دقت مناسب بدست بیاید، باید منطقه اسکن را با الگوی منظم (خط به خط) پوشش دهی. ایجاد فاصله مناسب بین خطوط اسکن و سرعت یکنواخت در حرکت اهمیت زیادی دارد.

2. تنظیم حساسیت (Sensitivity) و بازخوانی نویز
   در زمین‌هایی با فلزات زیاد، سنگ‌های معدنی یا تداخلات الکترومغناطیسی، حساسیت را باید کاهش داد تا نویز حذف شود. در زمین‌های پاک‌تر، حساسیت را بیشتر می‌توان بالا برد.

3. حفظ تراز آنتن
   آنتن باید تا حد امکان موازی زمین نگه داشته شود تا خطاها کاهش یابند.

4. چک کردن داده‌های اسکن پس از هر جلسه
   اسکن‌ها باید بلافاصله ذخیره شوند و کنترل شوند که خطا یا داده ناقص نداشته باشند.

5. ترکیب حالت‌ها
   مثلاً می‌توان ابتدا با Magnetometer زمین را بررسی کرد، سپس در مناطق جالب‌تر، اسکن ۳بعدی انجام داد.

6. تجزیه و تحلیل با Visualizer 3D
   بعد از بستن تجهیز در محل، داده‌ها را در کامپیوتر تحلیل کن تا نقاط مشکوک دقیق‌تر دیده شوند و خطاهای احتمالی حذف شوند.

7. محدودیت‌های عملی

   • مقادیر اعماق ادعایی معمولاً در شرایط آزمایشی به دست آمده‌اند — در زمین‌های سنگی، خاک معدنی یا مناطقی با فلزات پراکنده، عمق مؤثر کمتر خواهد بود.

   • خوانایی عینک ویدئویی در نور زیاد ممکن است کاهش یابد.

   • دستگاه حساس به تداخلات الکترومغناطیسی (خطوط برق، کابل‌ها، فلزات بزرگ نزدیک) است.

محصول مرتبط:فلزیاب اوکا ام ایکس پی 5000

ساختار و سیستم کلی دستگاه

فلزیاب eXp 5000 در واقع یک اسکنر ژئوفیزیکی سه‌بعدی (۳D Ground Scanner) است، نه فقط یک فلزیاب ساده.

دستگاه از چند بخش اصلی تشکیل شده است:

خرید فروش فلزیاب و طلایاب در کاوش طلا 09196838263

نحوه عملکرد الکترومغناطیسی

در حالت Ground Scan، دستگاه از آنتن‌های GPR (Ground Penetrating Radar) مخصوص خود استفاده می‌کند.

مکانیسم عملکرد به‌صورت خلاصه:

1. آنتن پالس‌هایی از امواج الکترومغناطیسی را به درون زمین می‌فرستد.

2. امواج به لایه‌ها، حفره‌ها یا اجسام فلزی بازتاب می‌یابند.

3. سیستم گیرنده، این بازتاب‌ها را ثبت کرده و اختلاف در شدت و زمان بازگشت را اندازه می‌گیرد.

4. این داده‌ها به‌صورت سه‌بعدی مدل‌سازی می‌شوند تا تغییرات زیرسطحی مشخص شوند.

در واقع دستگاه «فلز» را مستقیماً نمی‌بیند، بلکه «اختلاف در رسانایی یا چگالی محیط» را تشخیص می‌دهد.

حالت‌های کاری (Operating Modes)

دستگاه چند حالت اصلی دارد که هرکدام برای هدفی خاص طراحی شده‌اند:

آموزش کامل و دقیق اسکن سه‌بعدی با eXp 5000

 آماده‌سازی محل اسکن

1. انتخاب زمین مناسب

   • زمین باید نسبتاً صاف و بدون زباله فلزی سطحی باشه (مثل قوطی، میخ، سیم، درب بطری).

   • بهتره منطقه‌ای انتخاب بشه که در اطرافش خطوط برق، کابل، یا دیوار فلزی نباشه.

2. تعیین محدوده اسکن

   • اندازه معمول: بین ۵×۵ متر تا ۱۰×۱۰ متر

   • هدف: کاوش دفینه یا اتاقک → ۱۰×۱۰ متر

   • هدف: جسم کوچک (مثل گنج طلا یا جعبه) → ۳×۳ متر

3. تمیز کردن سطح زمین

   • قبل از شروع، فلزات و سنگ‌های براق را از مسیر بردار.

   • اگر زمین شیب دارد، بهتره کمی تسطیح شود تا حرکت آنتن یکنواخت باشد

آماده‌سازی دستگاه

1. روشن کردن دستگاه

   • دکمه Power روی یونیت کنترل را بزن.

   • منتظر باش تا دستگاه سنسورها را شناسایی کند (Auto Sensor Recognition).

2. اتصال آنتن مناسب

   • برای اسکن عمیق → آنتن GPR با طول ۵۰ یا ۷۵ سانتی‌متر

   • برای دقت بالا در سطح کم‌عمق → آنتن ۲۵ سانتی‌متر یا Super Sensor

3. کالیبراسیون (Calibration)
   این مرحله خیلی مهمه 🔧

   • آنتن را در فاصله حدود ۱۰ سانتی‌متر از زمین نگه دار.

   • در حالت منوی دستگاه، گزینه Calibration را انتخاب کن.

   • چند ثانیه صبر کن تا سطح زمین به‌عنوان “زمین خنثی” ثبت شود.

   🔸 اگر این مرحله درست انجام نشود، تمام داده‌ها اشتباه نشان داده می‌شوند.

تنظیمات نرم‌افزاری پیش از اسکن

در منوی دستگاه گزینه Ground Scan را انتخاب کن.
سپس این گزینه‌ها را تنظیم کن:

 انتقال و تحلیل داده‌ها در کامپیوتر

1. اتصال به نرم‌افزار Visualizer 3D

   • با کابل USB داده را به کامپیوتر منتقل کن.

   • نرم‌افزار Visualizer 3D را باز کن و فایل را وارد کن.

2. تحلیل سه‌بعدی

   • نرم‌افزار مدل رنگی از زیر زمین نشان می‌دهد.

   • با چرخاندن مدل، می‌توان حجم‌ها و اجسام مشکوک را دید.

   💡 رنگ‌ها در نرم‌افزار:

   • 🔵 آبی = فضا یا حفره (تونل، اتاقک)

   • 🟢 سبز = خاک طبیعی

   • 🟡 زرد = جسم فلزی سبک یا تراکم کمتر

   • 🔴 قرمز = فلز متراکم یا جسم بزرگ (احتمال دفینه یا صندوق)

3. محاسبه عمق هدف

   • با ابزار “Depth Measurement” در نرم‌افزار، خط عمودی از سطح زمین تا مرکز سیگنال بکش.

   • عددی مثل “5.6 m” نمایش داده می‌شود → یعنی عمق تقریبی هدف

قیمت دستگاه okm exp 5000

ردیاب های فلزی برای ردیابی فلزات در لایه زیرین که امکان شناسایی فلزات را بدون نیاز به حفر فراهم می کنند مناسب

هستند. فلزیاب EXP 5000 فلز طلا، نقره، مس، آلومینیوم، فلزات آهنی و انواعی از جواهرات را تشخیص می دهد.

تشخیص یک هدف ممکن است صوتی همراه با آنالوگ گرافیکی، با دیجیتال یا گرافیک با سیگنال نور به شکل یک منحنی بر

روی صفحه نمایش باشد. اصولا به دلیل نوسانات ارزی و وجود تورم قیمت دستگاه okm exp 5000 بسیار متغیر است،

شما کاربران می توانید برای اطلاع از قیمت انواع فلزیاب با کارشناسان مجرب شرکت آسیا مدرن در تماس باشید، تا

از خدمات ویژه این شرکت بهره مند شوید.

خرید فروش فلزیاب و طلایاب در کاوش طلا 09196838263

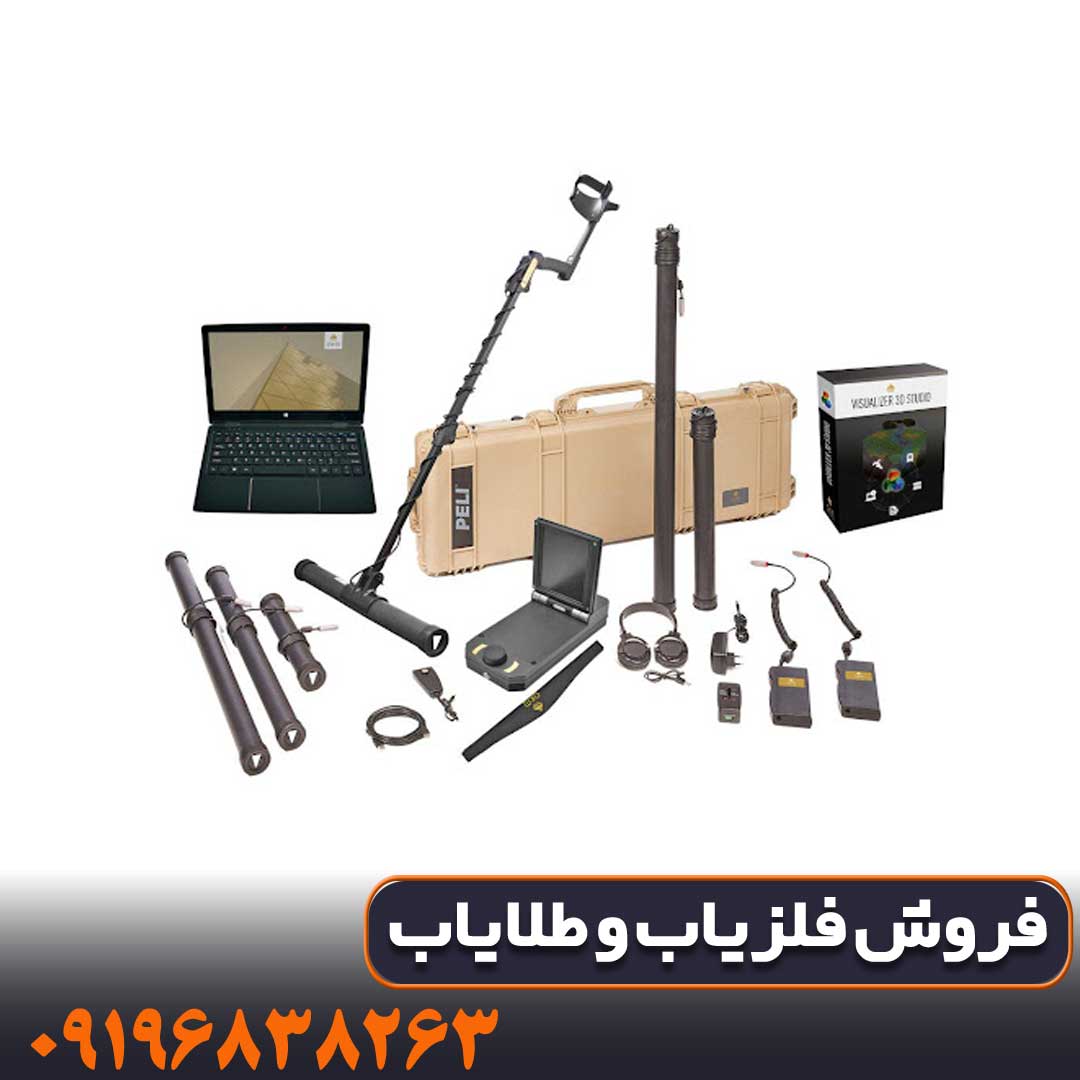

مشخصات فنی دستگاه okm 5000

• دستورالعمل راهنما
• واجد كنترل
• آنتن GPR
• دريافت كننده ی GPS با كابل
• ساخت ميله تلسكوپی
• ضد آب و مقاوم در برابر شوك نمونه Peli
• دستگاه تنظيم برق، شارژر و آداپتور سفری
• عينك دوربين دار با هدفون های يكپارچه
• نرم افزار 3D (سه بعد) با كابل داده ها
• وزن كلي- ibs 4/4 (2 كيلوگرم)
• 2 سال گارانتی شرکتی
• قابليت ذخيره ی داده ها به صورت زياد
• پيمايش زمين با حسگر Livestream
• GPS ناوبری كه می تواند با كليد off/on كار كند.
• جدا كردن فلزات و فلزهای قيمتی
• كشف فلزات، حفره ها، طلا و اشياء مدفون شده در زير خاك

 مشخصات اسکنر exp 5000

• سال ساخت: 2007
• مدل فلزیاب: Exp5000
• سیستم کارکرد رادار الکترومغناطیسی «Magnetic»و«آهن یاب»
• دارای GPS موقعیت یاب مکانی
• ذخیره 100 تصویر در حافظه داخلی دستگاه فلزیاب
• نرم افزار سه بعدی Visualizer
• 4 عدد VLF جهت یونیزه کردن زمین
• این گنج یاب قوی ریز پردازشگر مگاهرتز 300- 256 Ramدارد
• توانایی انتقال تصاویر به کامپیوتر جهت بررسی آنها
• بدون گارانتی
• دفترچه راهنمای فارسی و انگلیسی
• قابلیت مجهز شدن به لوپهای در ابعاد ۱۰۰-۷۵-۵۰-۲۵ سانتی متر
• عمق کاوش واقعی ۶ متر

نتیجه گیری….

فلزیاب گنج یاب EXP 5000 یکی از بهترین دستگاه هایی است که بدون استفاده از رایانه اضافی نتایج گرافیکی را به اپراتور نشان میدهد.

بهترین ردیاب فرکانسی

لوازم جانبی این دستگاه قابلیت تهیه جداگانه دارد که شما میتوانید با توجه به نیازی که دارید،

قطعه مورد نظر خود را تهیه کنید.
